氣動執行器的調節機構的種類和構造大致相同，主要是執行器不同。因此在氣動執行器介紹時分為執行機構和調節閥兩部分。氣動執行器由執行機構和調節閥（調節機構）兩個部分組成。根據控制信號的大小，氣動執行器產生相應的推力，推動調節閥動作。氣動執行器調節閥是氣動執行器的調節部分，在執行機構推力的作用下，氣動執行器調節閥產生一定的位移或轉角，直接調節流體的流量。

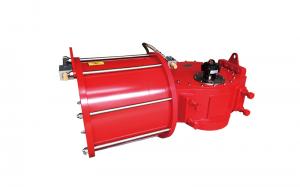

1、氣動執行器氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；氣動執行器成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動執行器氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

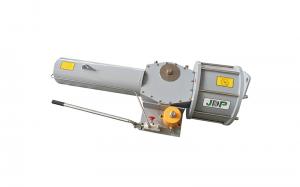

3、氣動執行器帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行氣動球閥的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。

4、氣動執行器活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。

5、氣動執行器活塞的密封圈應便于更換與檢修。

6、氣動執行器帶緩沖機構的氣動裝置，其緩沖機構的行程長度可參照相關的規定。

7、帶可調緩沖機構的氣動執行器氣動裝置，應有缸體外部調節其緩沖作用的機構。

8、氣動執行器氣缸進出氣口的螺紋尺寸應符合MANUR NORM(附件標準) sypv,GB/T7306.1、GB/T7306.2 和 GB/T7307 的規定。
