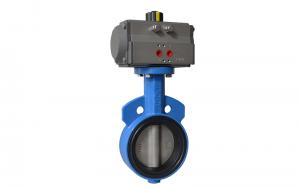

執行器的工作過程為:執行器中的控制器發出了蝶閥開啟的工作指令，交流伺服電機1 (以下簡稱電機1)驅動雙向定量液壓泵2工作(以下簡稱泵2),泵2可泵出高壓油液。泵2的A口輸出的油液經第一-雙液控單向閥5.1進入液壓缸7進油腔內，推動活塞運動，驅動蝶閥8啟閉。同一時間，液壓缸7的回油腔內液壓油回油至第二雙液控單向閥5.2，油液流入液壓泵的吸入口B. A、B之間產生的壓力差會推動液壓泵旋轉，可減少電機1的功耗，也減輕了泵2產生的噪聲及震動?？刂破靼l(fā)出蝶閥閉合的工作指令，電機1驅動泵2做反向旋轉。泵2的B口輸出的高壓油液推動液壓缸7內活塞做反向運動，實現驅動蝶閥閉合。
